Как правильно подключить электрику фаркопа: подробное руководство
Установка фаркопа — это только половина дела. Чтобы прицеп был полностью функциональным и безопасным, необходимо правильно подключить его электрику. В этой статье мы подробно разберём, как подключить проводку фаркопа к автомобилю, какие схемы подключения бывают, какие инструменты понадобятся и какие ошибки стоит избегать.
1. Нужен блок согласования или нет?

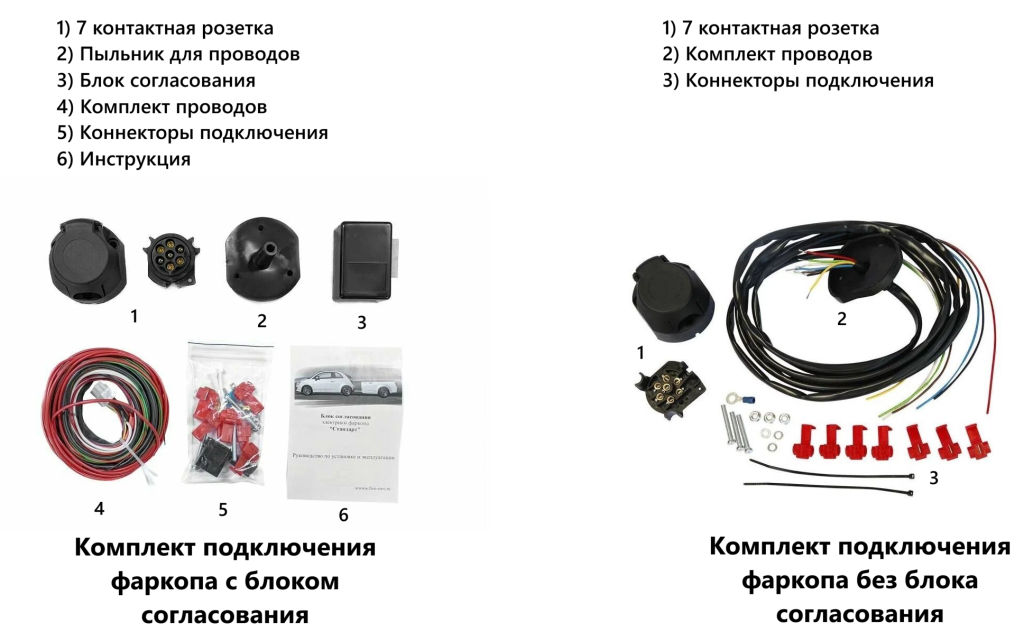

Первым делом нужно определить требуется ли блок согласования (он же smart connect) вашему автомобилю или нет. Более подробно что такое блок и зачем он нужен, можно почитать в нашей статье по ссылке. Если коротко, то smart ставится в автомобили где есть can-шина сети, бортовой компьютер сети, блок комфорта, диагностика задних фонарей и т.п. Преимущественно машины с 2010 года все нуждаются в этом блоке для корректной работы электронной части прицепа и автомобиля, для точной информации можете позвонить в наш магазин Fortuning.by (+375 44 7 365 365) и мы точно скажем нужен он вам или нет.Купить блок согласования и универсальную электрику можно по ссылке.

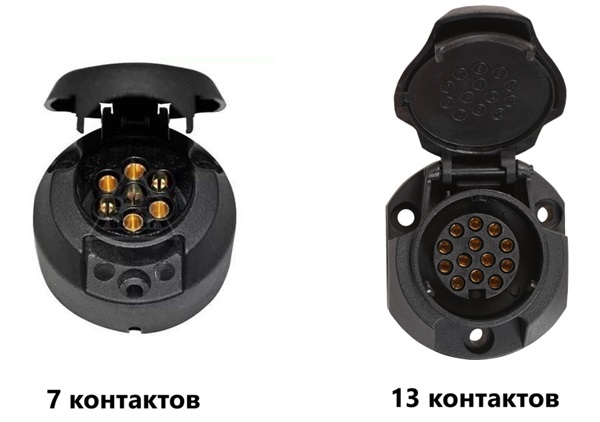

2. Виды разъёмов фаркопа
Перед подключением электрики фаркопа важно определиться с типом разъёма:
- 7-контактный разъём (преимущественно для стран СНГ) — используется для подключения простых прицепов без дополнительных функций (основные габариты, поворотники, стоп-сигналы).
- 13-контактный разъём (Европейский стандарт) — поддерживает дополнительное питание, необходимое, например, для подключения заднего хода, подзарядки аккумулятора прицепа или работы холодильника в прицепе-даче.
2. Необходимые инструменты и материалы
Для подключения электрики фаркопа вам понадобятся:
- Разъём 7 или 13 пин (в зависимости от типа фаркопа);
- Жгут проводов;

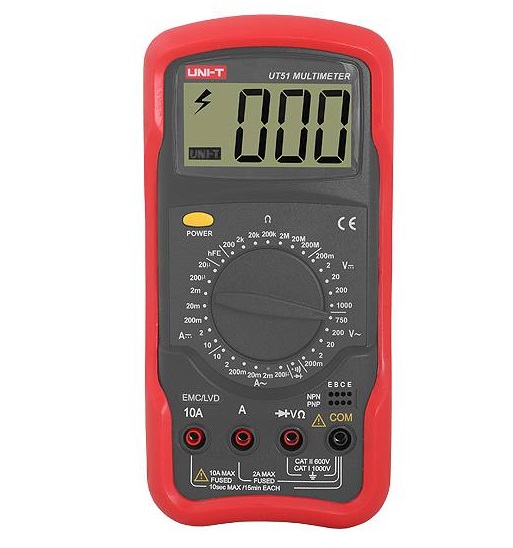

- Тестер напряжения или мультиметр;
- Изолента и термоусадочные трубки;
- Клеммы и обжимной инструмент;
- Паяльник (при необходимости);
- Инструкция по электросхеме автомобиля.
3. Схема подключения проводки фаркопа

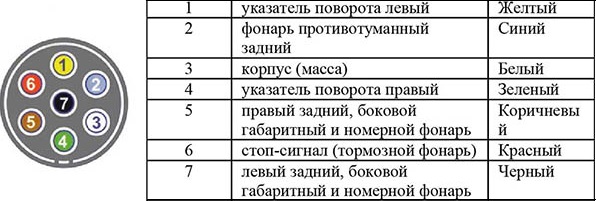

Подключение 7-контактного разъёма:
| Контакт | Цвет провода | Назначение |
| 1 | Жёлтый | Левый поворотник |
| 2 | Синий | Противотуманный фонарь |
| 3 | Белый | Масса (ноль) |
| 4 | Зелёный | Правый поворотник |
| 5 | Коричневый | Габаритные огни (правые) |
| 6 | Красный | Стоп-сигналы |
| 7 | Чёрный | Габаритные огни (левые) |

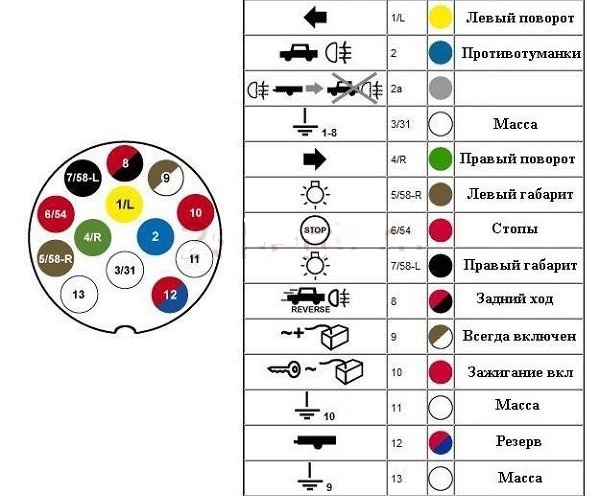

Подключение 13-контактного разъёма:
| Контакт | Цвет провода | Назначение |
| 1 | Жёлтый | Левый поворотник |
| 2 | Синий | Противотуманный фонарь |
| 3 | Белый | Масса |
| 4 | Зелёный | Правый поворотник |
| 5 | Коричневый | Габариты (правые) |
| 6 | Красный | Стоп-сигналы |
| 7 | Чёрный | Габариты (левые) |
| 8 | Розовый | Задний ход |
| 9 | Оранжевый | Постоянное питание 12V |
| 10 | Серый | Зарядка аккумулятора прицепа |
| 11 | Фиолетовый | Запасной контакт |
| 12 | Бело-чёрный | Масса для доп. функций |
| 13 | Бело-синий | Масса для зарядки |
4. Пошаговый процесс подключения
1.Определите точки подключения

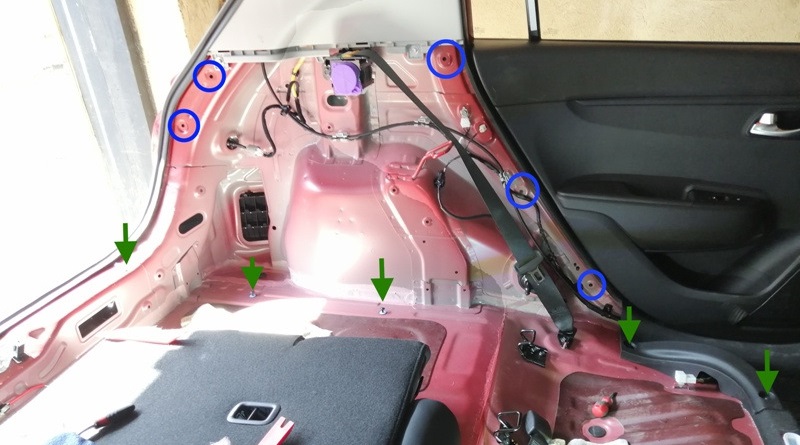

Электрика фаркопа берет сигнал от задних фонарей и чаще всего в багажном отделение делают подключение. Для доступа к проводке требуется снять обшивку багажника для удобного доступа к проводке автомобиля.

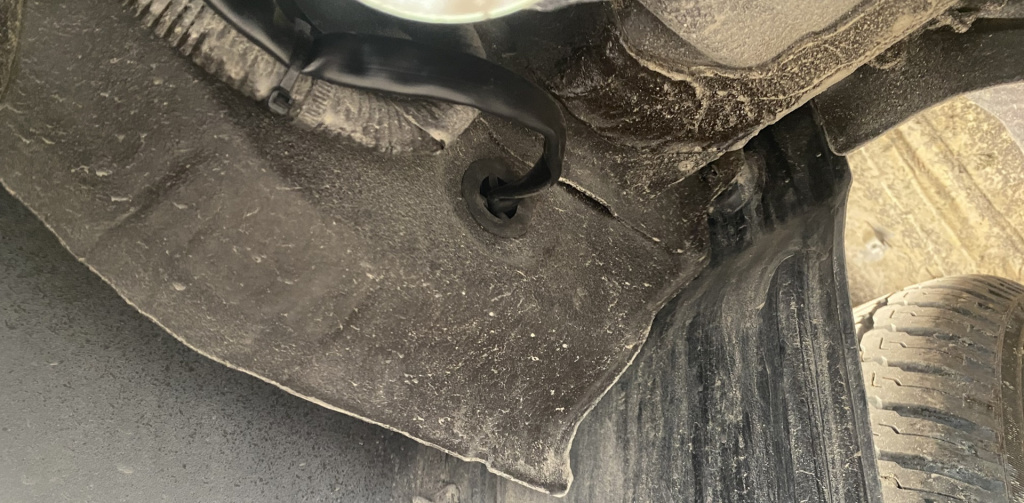

2.Протяните проводку к задней части автомобиля
Используйте жгут проводов который идет в комплекте и уложите их вдоль заводских трасс и зафиксируйте провода хомутами или изолентой для предотвращения протирания изоляции при эксплуатации.
3.Подключите провода к системе автомобиля

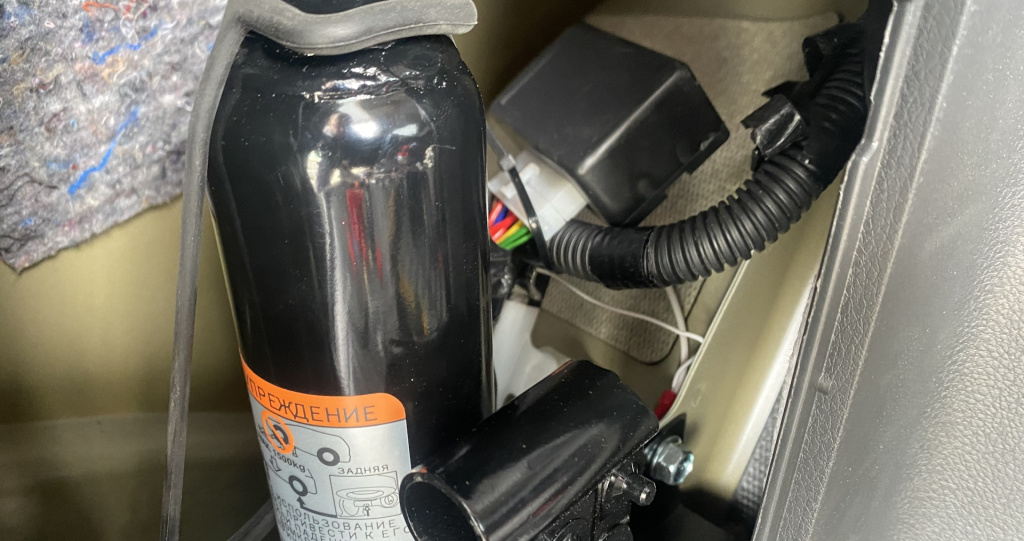

Используя схему выше в статье соедините жгут проводов с проводкой автомобиля используя специальные коннекторы, который идут в комплекте или с помощью качественной пайки. Если вы подключали блок согласования, то закрепите его с помощью стяжек или другого способа для предотвращения его ударов о элементы кузова, при установке smart блока с наружной части с доступом влаги, дополнительно заверните его в герметичный пакет для защиты электроники от попадания воды.
4.Проверьте работу системы
Протестируйте работу розетки с помощью тестера или подключения прицепа. Обязательно проверьте все контакты на корректность работы и только после этого начинайте эксплуатацию прицепа.

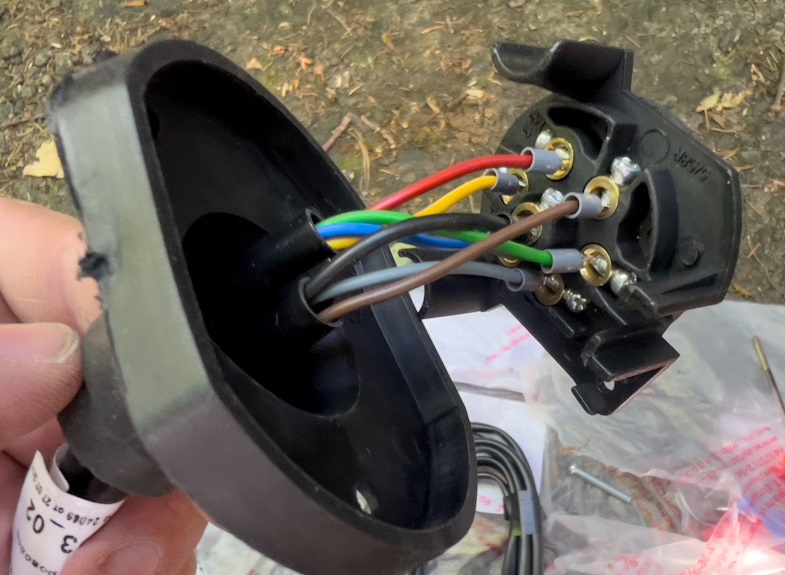

5.Защитите соединения
Место соединения розетки с проводкой самое экстремальное место из-за постоянного воздействия погодных условий при эксплуатации (дождь, солнце, грязь), оно требует обязательного качественного изолирования от окружающей среды. В комплекте всегда идут геометричный пыльник, который обязателен для установки.
.
5. Возможные ошибки
5. Возможные ошибки при подключении
- Неправильное подключение контактов — может привести к отказу работы фонарей.
- Использование ненадёжных соединений — плохие контакты могут вызвать сбои.
- Отсутствие защиты от влаги — соединения могут окислиться и перестать работать.
- Перегрузка электросистемы — при подключении прицепа с большим потреблением энергии рекомендуется установка реле.
6. Вывод
Подключение электрики фаркопа — важный этап установки прицепного устройства. Соблюдая правильную схему подключения, используя качественные соединения и обеспечивая защиту проводки, вы получите надёжную и безопасную работу прицепа. Если у вас возникли сомнения, вы можете обратиться к нам и мы вам продадим и подключим фаркоп в кратчайшие сроки.
Теперь ваш фаркоп полностью готов к эксплуатации!
